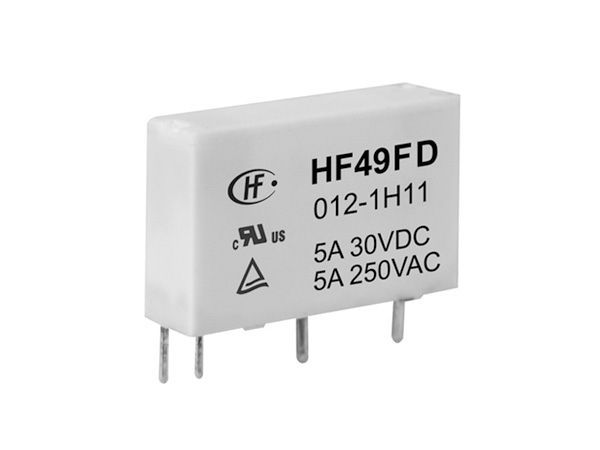

宏發繼電器 功率繼電器 小型中功率繼電器HF49FD
品牌：宏發
型號：HF49FD
系列：HF49FD
工作溫度范圍：-40℃~+85℃
應用領域：家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域
產品詳情
| 產品型號 | HF49FD |
| 線圈電壓類型 | DC |
| 線圈額定電壓 | 24, 5, 6, 12, 9, 18 |
| 觸點形式 | 一組常開 |
| 觸點數 | 單觸點, 分叉觸點(僅適用于鍍金規格） |
| 引出端方式 | PCB引出腳 |
| 安裝形式 | 安裝形式 |
| 封裝方式 | 塑封型 |
| 引出端結構形式 | 5.02mm, 7.62mm |
| 線圈功耗 | 標準型, 靈敏型（僅適用于24VDC) |
| 線圈特征 | 線圈特征 |
| 觸點材料 | AgNi, AgSnO2(僅適用于單觸點) |
| 絕緣等級 | B級, A級, F級 |
| 觸點鍍層 | 不鍍金, 鍍金 |
| 包裝方式 | 型管 |
| 額定電壓（V） | 250V.a.c |
| 額定線圈功率（W） | 約0.12 約0.18(24VDC常規品） |
| 介質耐壓（線圈與觸點間）(VAC 1min) | 3000VAC 1min |
| 動作時間 | ≤10 |
| 釋放時間 | ≤5 |
| 線圈電阻（Ω） | 005:208×（1±10%）Ω 006:300×（1±10%）Ω 009:675×（1±10%）Ω 012:1200×（1±10%）Ω 018:2700×（1±10%）Ω 024:3200×（1±15%）Ω 024:4800×（1±15%）Ω |
| 爬電距離 | 4.2 |
| 電氣距離 | 3.5 |
| 絕緣電阻（MΩ） | 1000 |
| 最大額定切換電流（阻性）（A） | 5A |
| 最大切換電壓（VAC） | 250VAC |
| 最大切換電壓（VDC） | 30VDC |
| 溫度范圍（最低）（℃） | -40 |
| 溫度范圍（最高）（℃） | 85 |
| 機械耐久性（次） | 20000000 |
| 電耐久性（次） | 50000(更多細節請參閱樣本) |
| 防爆認證 | UL |
| 產品描述 | 拍合式電磁繼電器 |
| 應用領域 | 家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域 |
| 重量 | 約3 |
| 體積（mm3） | 20.0×5.0×12.5 |
